3-5 循环神经网络
1. RNN模型
循环神经网络的英文是Recurrent Neural Network，简称RNN。是一种专门为处理序列数据而生的模型，擅长理解语言背后的含义。如果说CNN是视觉卓越的工匠，RNN就是记忆力惊人的大师。 先让我们来看看它的网络结构有什么不一样。

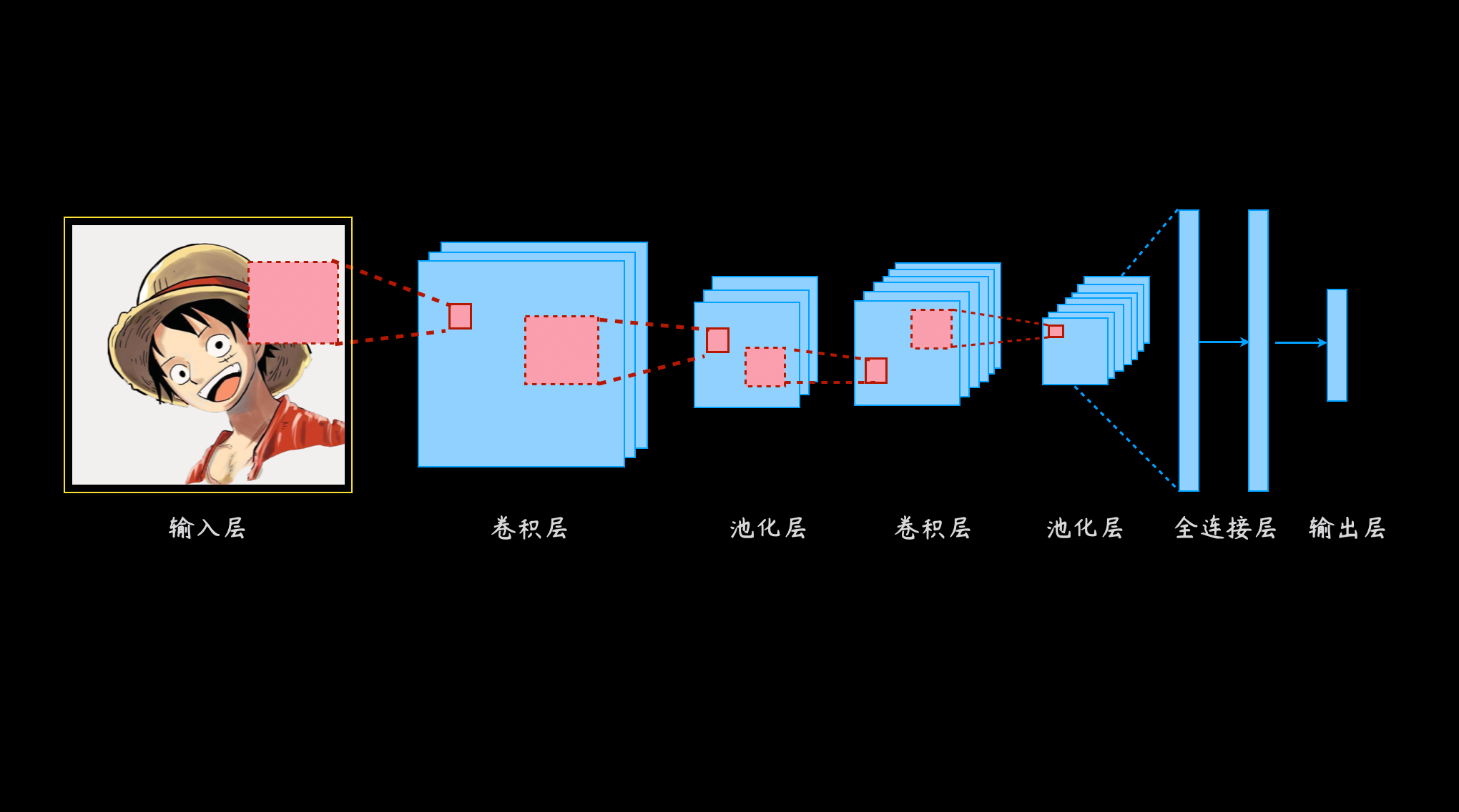

通常的深度神经网络是这样水平延展，而他的每一种变体都具有特别的能力，比如之前讲过的CNN卷积神经网络，就是通过小巧的卷积核，提取图像特征，但它都没有考虑输入序列在时间维度上的联系。

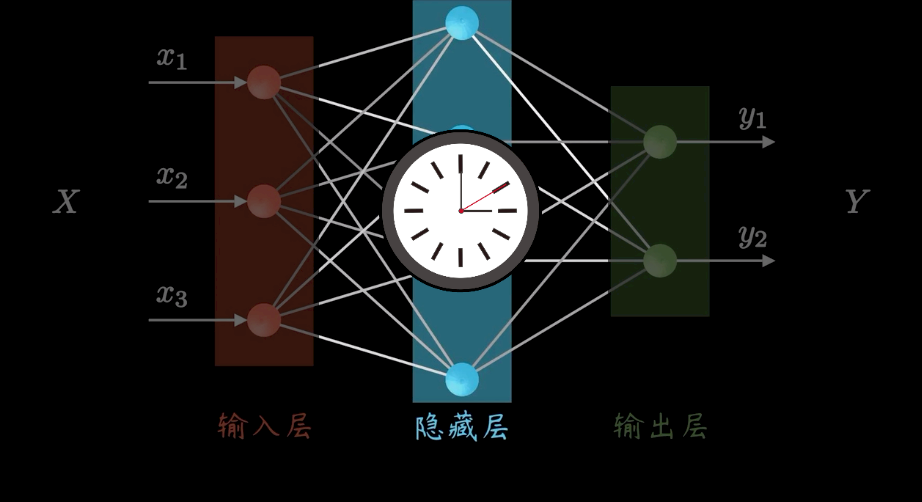

这是因为在CNN中，每一次预测都是独立的，比如做图片分类，不存在前一张图片是猫，后一张图片一定也是猫的规律。RNN则不同， 更加细腻温情。关注隐层每个神经元在时间维度上的不断成长与进步
在RNN中，输入的是序列，它是有前后关系的。比如预测股价要参考之前一段时间的股价；预测文本要参考上下文。同一个词在不同语境下，会有不同的意义。

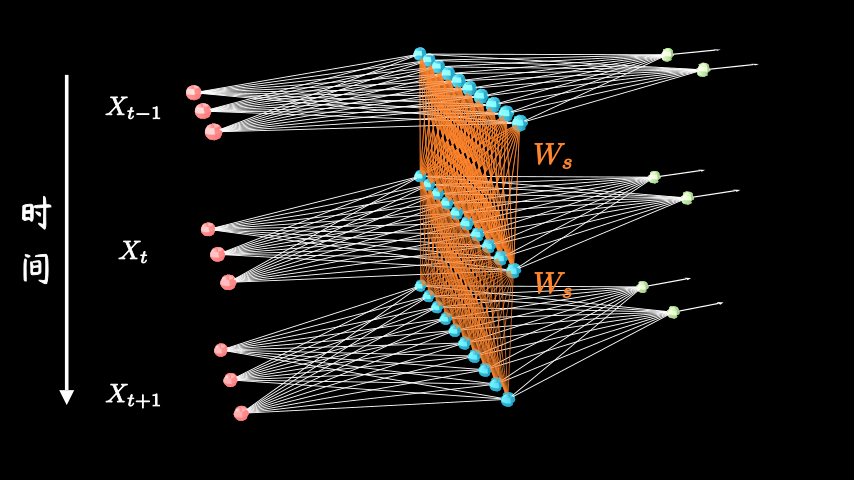

体现在图上，让我们变换一下3D视角，网络结构不变，但是沿时间轴Recurrent，也就是重复。同时建立时序上的关联。这里的层级扩展，并非神经元数量的增加，而表示隐层在不同时刻的状态。
根据不同问题的需要，隐层间的时序关联既可以是全连接式的，也可以局限于自己对自己。如果用\(W_s\)来表示层级间的权重矩阵，RNN通常会假定不同层共享一个W，增加时序信息的同时也减少了训练参数。
先看一下一般的神经网络，对隐层而言，如果输出用表示，那么
其中f是激活函数，\(W_{in}\)是输入权重，i是神经元序号，简化成矩阵形式就是\(S=f(W_{in}X+b)\)；而对于RNN，考虑时序信息t，多了一项\(W_sS_{t-1}\)，公式就变成了\(S_t=f(W_{in}X+W_sS_{t-1}+b)\)。建立了隐层在不同时刻\(S_{t-1}\)和\(S_t\)间的迭代关系，换言之，就是让神经网络有了记忆能力。
对于图片分类，输入每张图都是独立的，前后无关 往往CNN就够了。但对于很多语言类问题，输入的语境和语序都很重要：比如，你方便吗？不方便，我正在方便。how much? 好吃吗？ 嘛好吃？ 吃嘛好？一个简单的句子，如果调换语序，可能会改变意思甚至不知所云。这时RNN就有了用武之地。

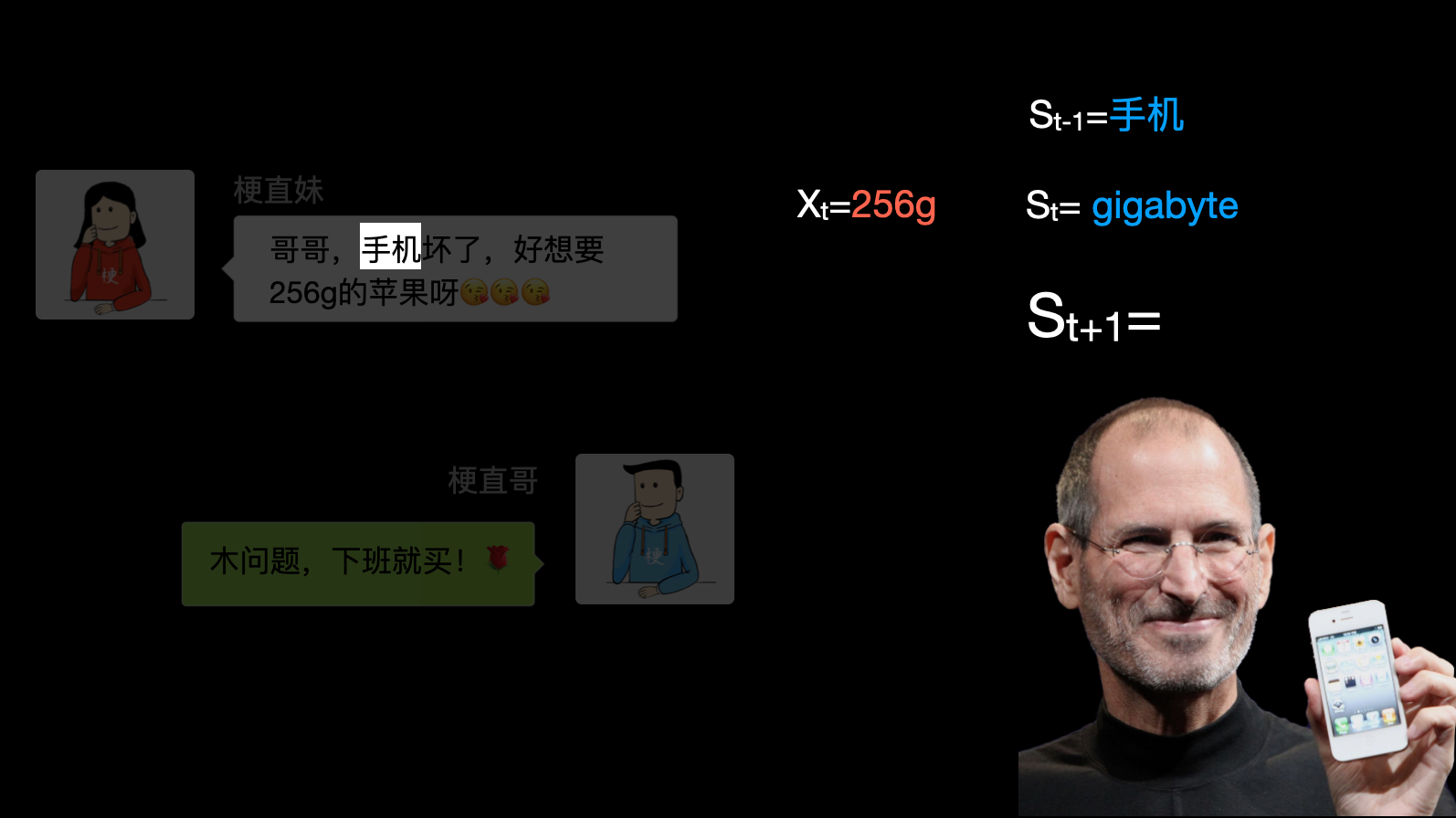

再举个例子：一天，iPhone99发售了。女朋友给你发微信，说：我手机坏了，好想要256g的苹果啊。你说：木问题，下班就买。当你憨憨的把256克苹果递到女神面前，你猜会发生啥？
当我们想让模型理解“苹果”到底指的是水果还是手机的时候，就可以使用RNN模型。因为输入序列前面提到过手机，当\(X_t=g\)时，由于\(S_{t-1}\)中包含了手机的信息，就能够推断这里面的g应该指的存储大小gigabyte而不是重量单位克。同理，输入苹果时，也能够判断出是乔老爷家的，而不是水果摊上的。

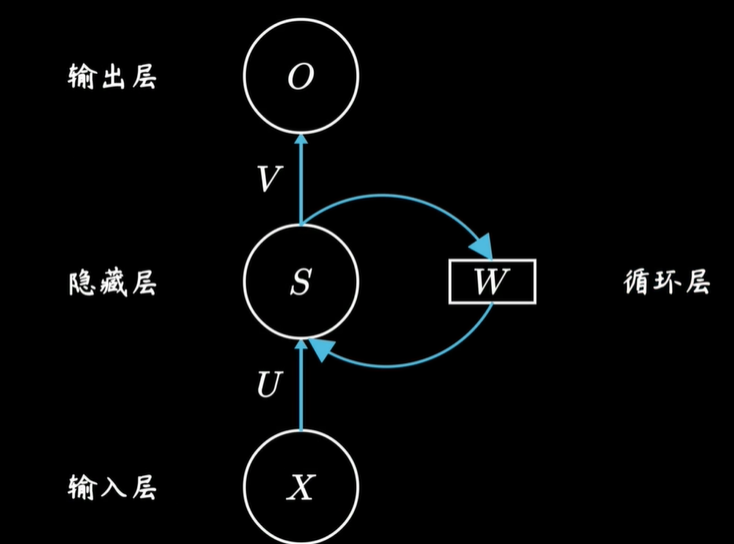

RNN就是用这样一种看似级联，本质上却是沿时序反复迭代的网络结构实现了对序列数据的学习。我们经常看到介绍RNN时，用这样一张图，虽然意思上是对的，但有些过于抽象，对初学者不友好。

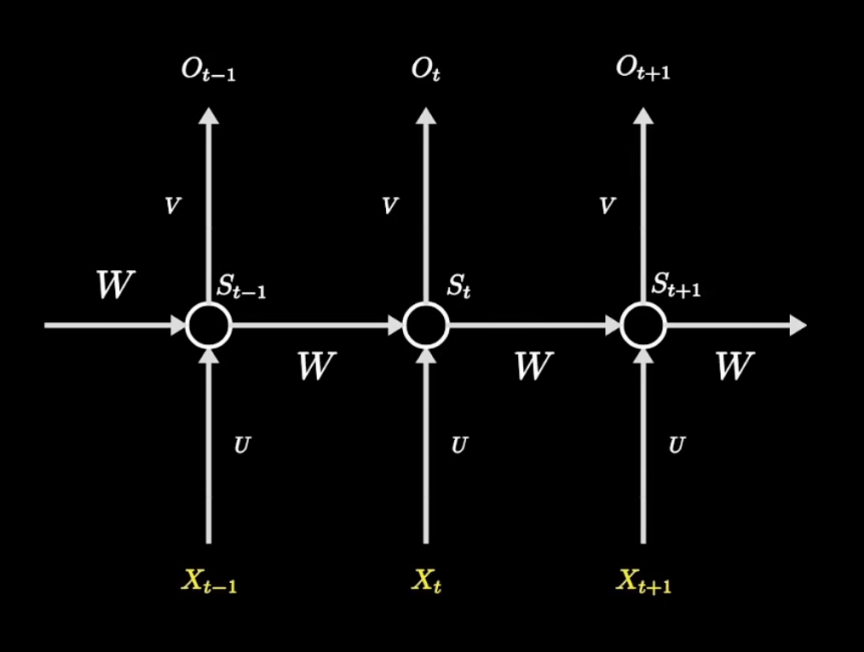

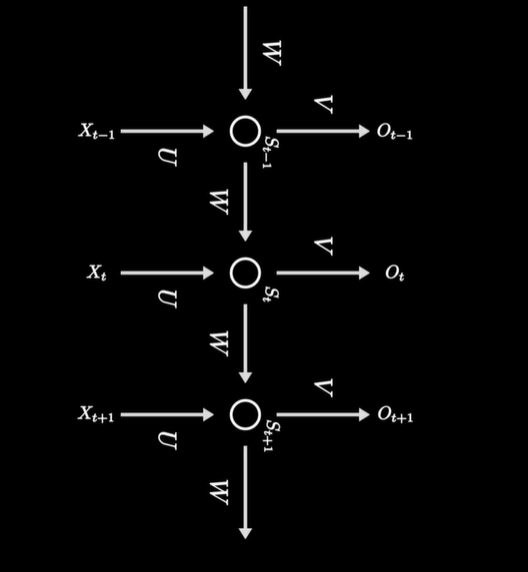

它把所有输入、隐层和输出都浓缩成一个节点，然后把不同时间点上，隐藏层参数\(W_s\)的更新，画成了一个循环的大圈。我们把它按时间线展开，就可以看到不同时刻的信息是如何传递的。
其中每一列都是一条完整的神经网络链路，不同的只是中间隐藏层之间产生了联系。\(O_t\)是t时刻输出的标签，它是由\(S_t\)决定的。\(S_t\)则是由\(X_t\)和上一时刻的\(S_{t-1}\)共同决定的。
我们把整张图旋转90度，从左致右，输入、隐层、输出有序排列，更接近我们对神经网络的认知，结构更加清晰。不同的是他换了个角度在时间轴上做文章，让隐藏层神经元在时间维度上的产生了联系。
RNN天生就是一个记账小能手，能够处理时序数据，这种天赋让RNN在自然语言处理领域实现了巨大飞跃。它的训练和传统神经网络一样，也采用误差反向传播+梯度下降来更新权重。只不过，序列数据共享同一个参数矩阵，相当于在计算隐层时引入了之前每一时刻的信息。
如同人的记忆难以持久一样，由于大部分情况下，梯度下降的求导结果是小于1的，小于1的数连乘会越乘越小。也就是说，说相隔越远的信息，对当前影响越小，这种时序信息不可能无限传递。为了解决这个问题，人们在RNN的基础上，提出了长短期记忆网络（Long-short-term-memory，简称LSTM）
2. LSTM模型

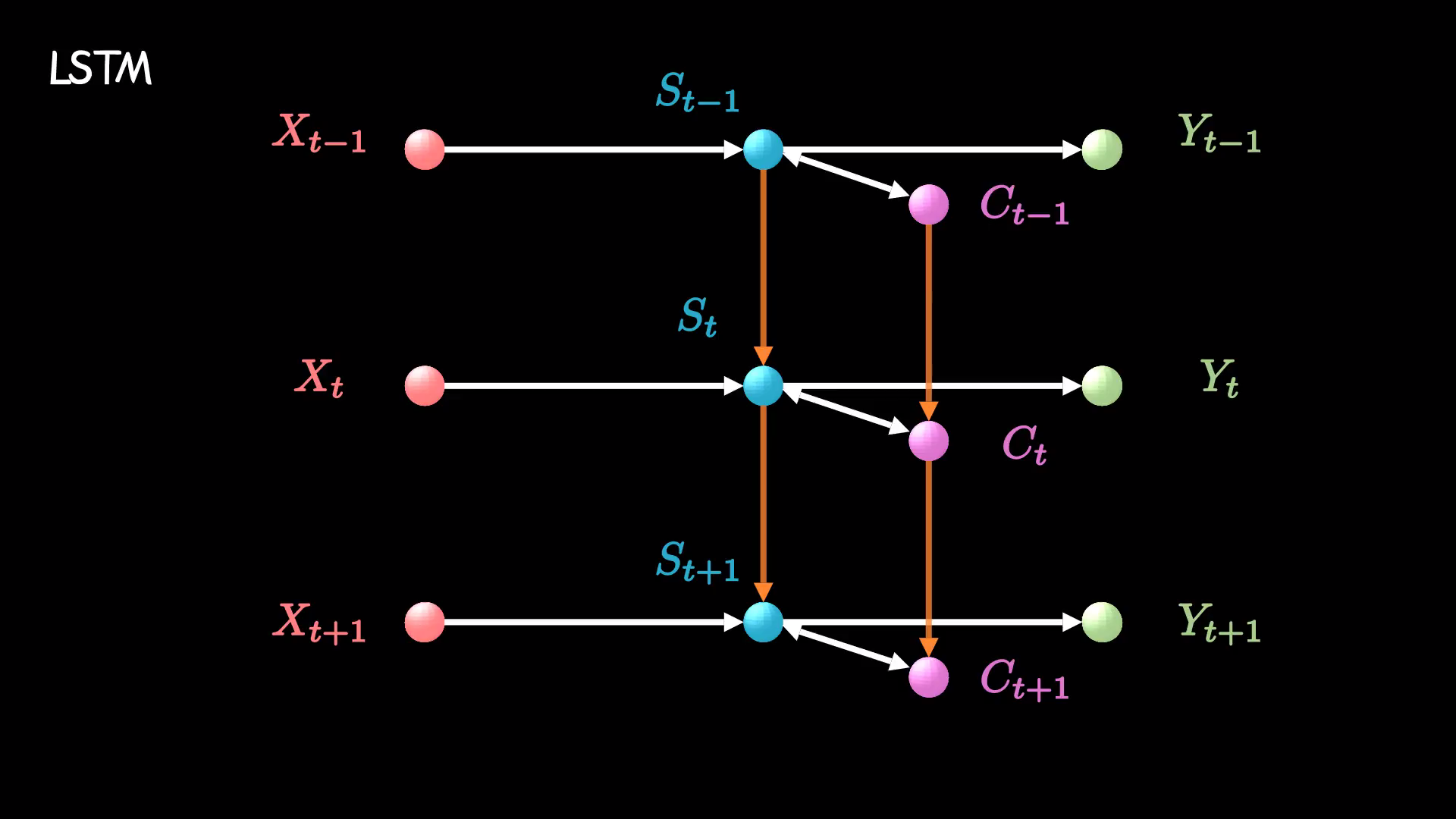

和RNN相比，LSTM增加了一条新的时间链，记录long-term memory，我们用c来表示。同时，它增加了s和c两条链间的关联关系。新增加的链条c，就是用来记录信息的日记本。

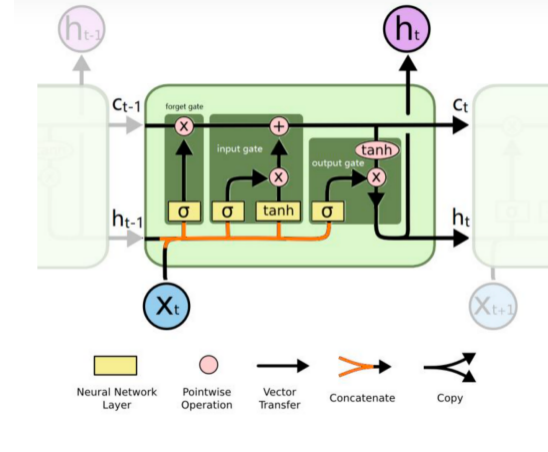

那么该如何往小本本上记录信息呢？LSTM用了三个“门”结构。我们经常会在资料中看到这样一张图。看着相当热闹，但也很让人头大。

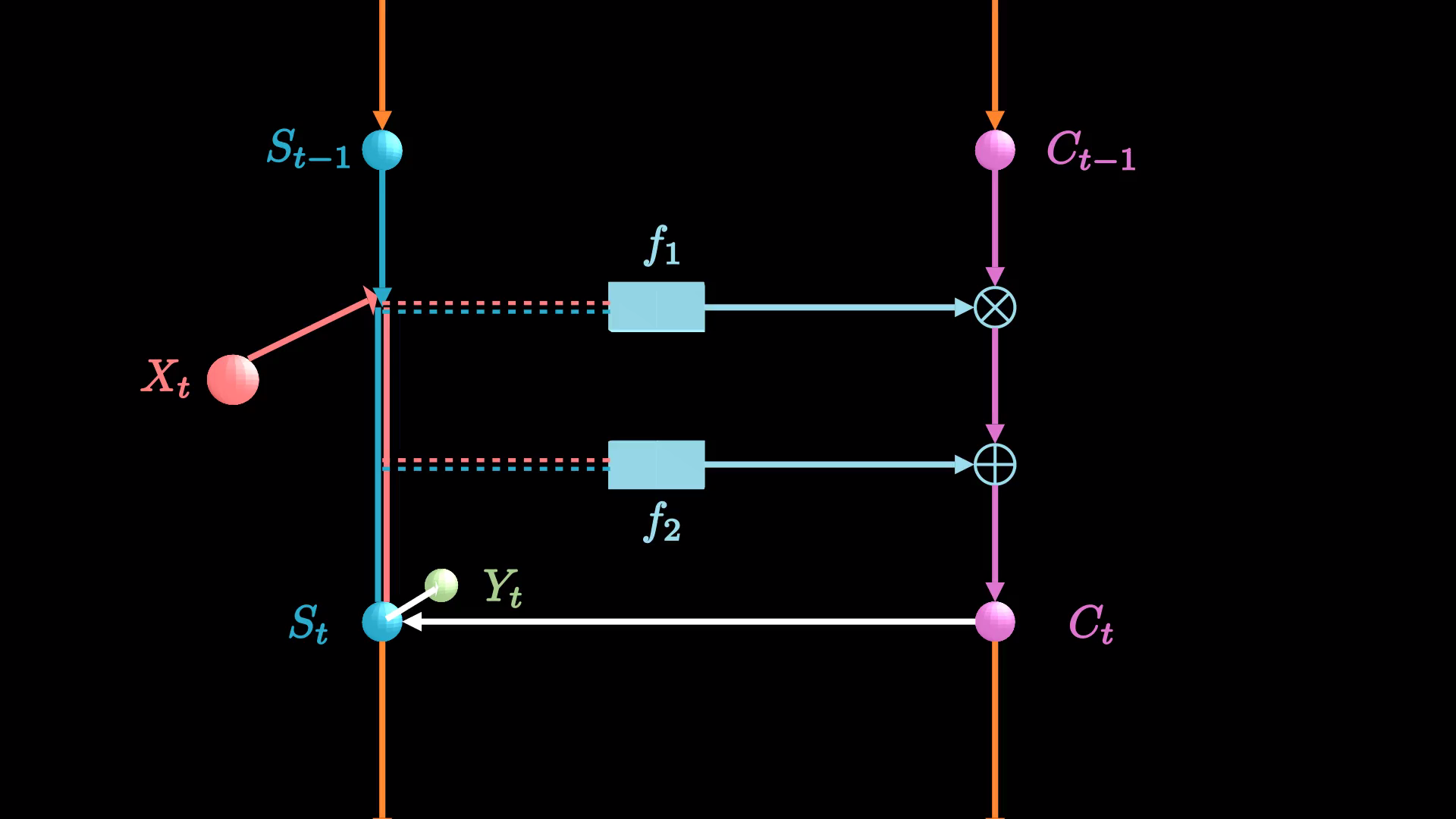

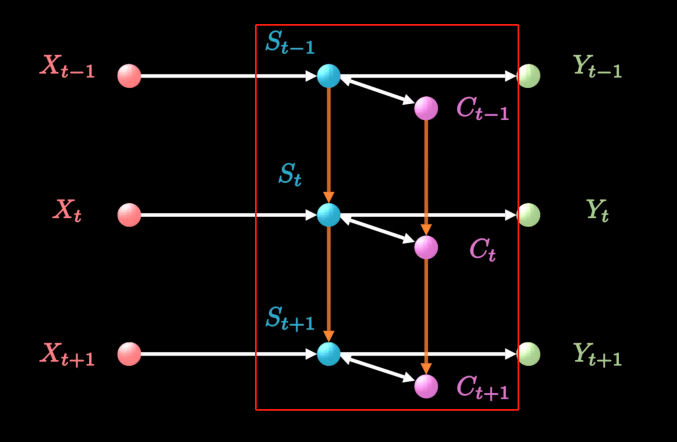

这些复杂操作对应我们自己的图，就是红框部分，我们把它拆开看看里面究竟进行了哪些操作。

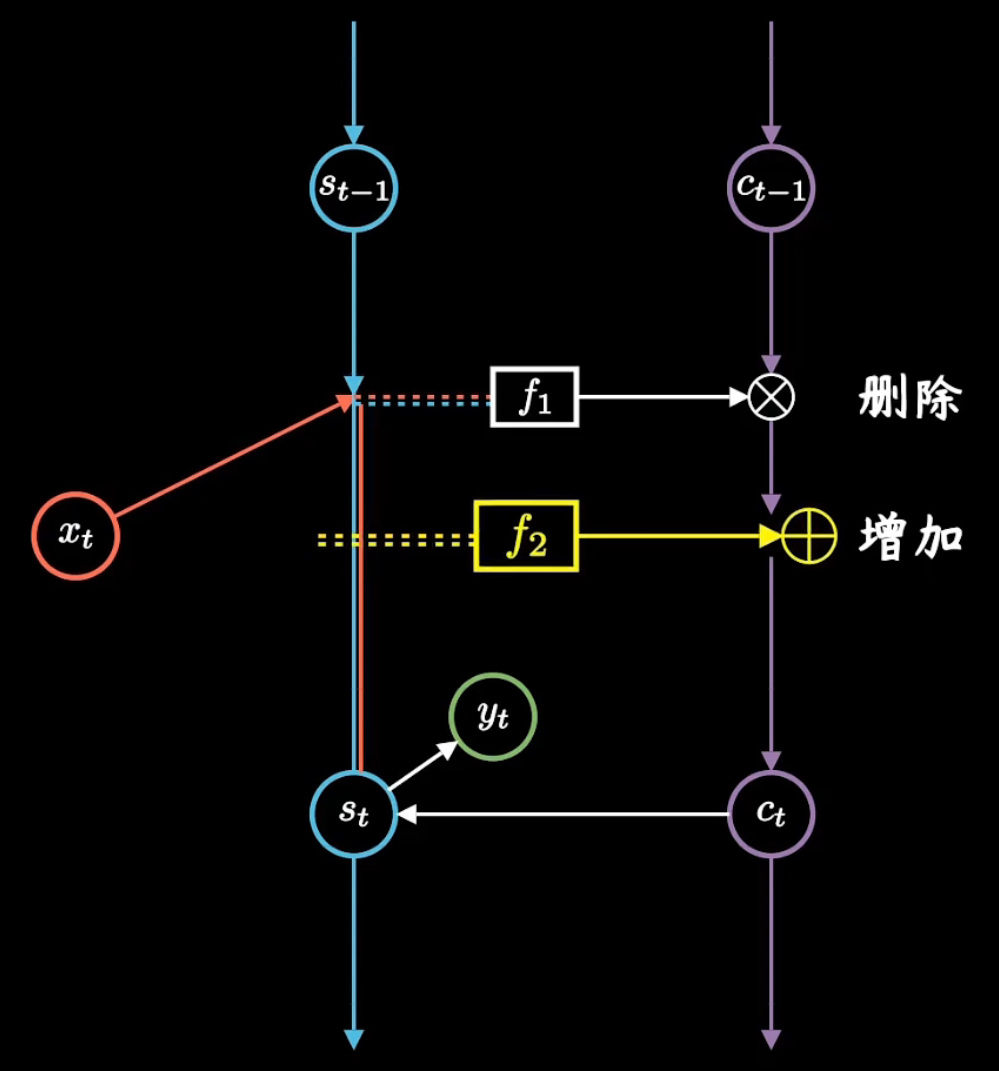

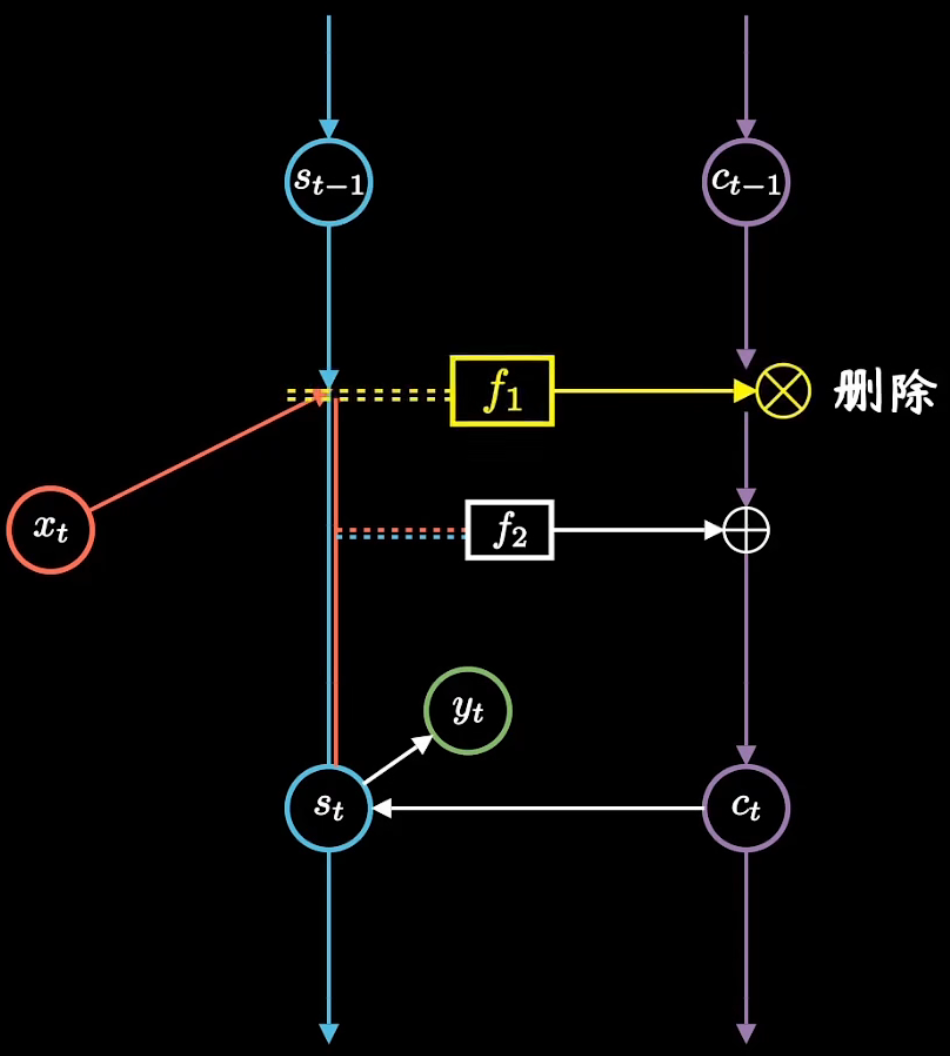

一条线拆成了三条线，其中包含了两步更加细致操作：删除旧日记、增添新日记。
首先，函数就像是块橡皮擦，根据昨天记忆和今天输入，决定要修改日记中哪些记录。用数学公式来表示就是
其中sigmoid函数取值在[0, 1]之间，矩阵元素相乘时会让元素数值越乘越小，相当于选择性遗忘了部分记忆，因此也常常被称为遗忘门。它就像一个阀门一样，过滤重要特征，忽略无关信息。
然后，函数f2就像是个铅笔，再次根据昨天记忆和今天输入，决定要在日记本上增加哪些记录，数学公式如下：
其中sigmoid函数再次对内容进行了选择，tanh函数取值在[-1, 1]之间，相当于并不是单纯的遗忘，而是把这两天发生事情，进行梳理和归纳，这步操作也常常被称为输入门，就是输入新日记。
先用橡皮在日记本上删减，再用铅笔在日记本上添加记录，两步操作合起来，用公式表示就是：
对应图上就是先相乘再相加，这样就得到了新的日记。它除了会继续往下传递，同时会被用来更新当前的短期记忆，最后我们可以计算输出：
同时保持短期记忆链\(S_t\)和长期记忆链\(C_t\)，并且相互更新，这就是LSTM成功的奥秘了。
由于深入发掘了数据时序上的有趣关联，LSTM某种程度上模拟了大脑，关注重要片段而忽略无关信息，这极大的拓展了人工智能的应用。作为最成功的算法模型，LSTM与卷积神经网络CNN和反向传播一起，构成了人工智能20年多来发展最重要的三大基石。
3. RNN系列模型的应用

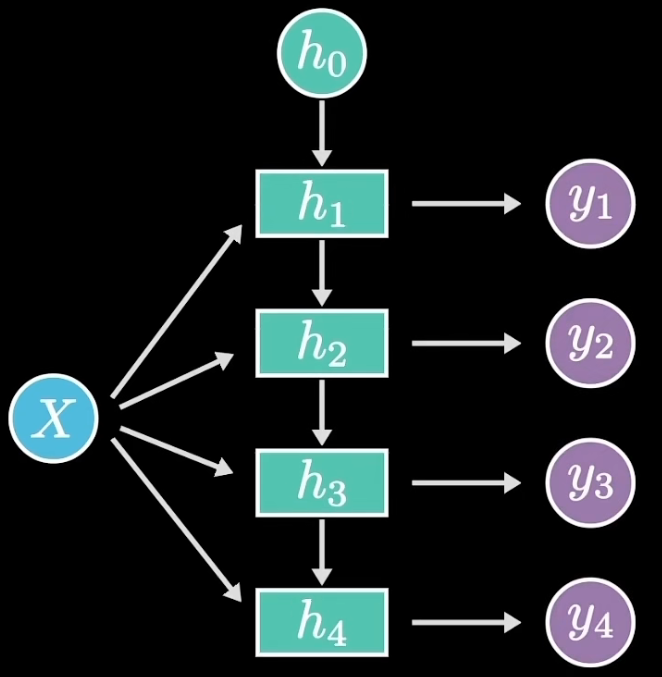

由于时序上的层级结构，使得RNN在输入输出关系上具备了更大的灵活性，能够解决不同的问题。比如单入多出的形式，输入可以是一幅图片，输出是一段话或音乐，利用它就可以实现看图说话的功能。

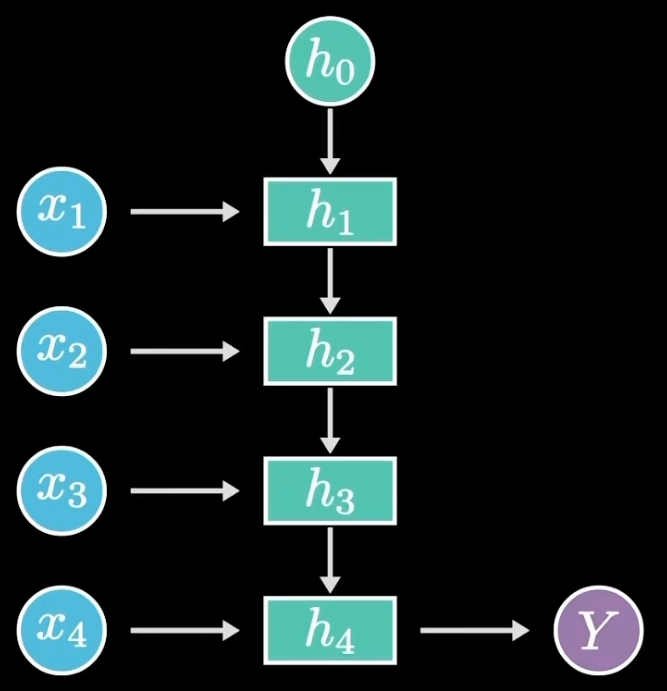

这种N to 1的情况正好相反，序列式的输入可以是一段话，单个的输出可以是情感类别或者一张图片。

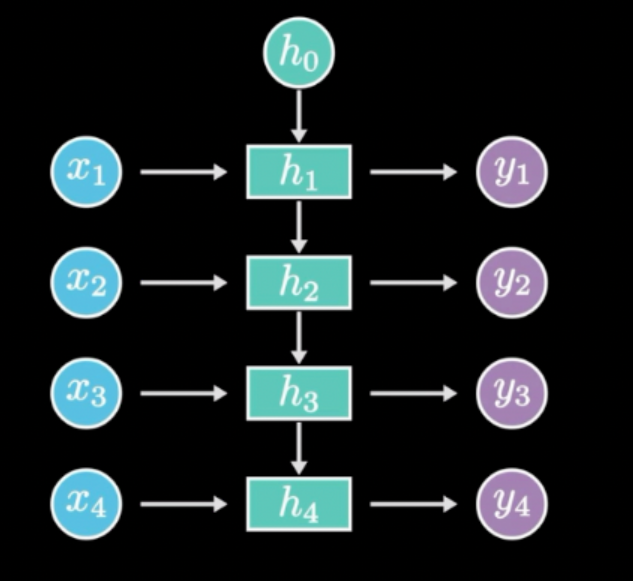

N to N的情况下，输入和输出序列是等长的。这种RNN可以用来生成文章、诗歌，甚至代码，非常有意思。

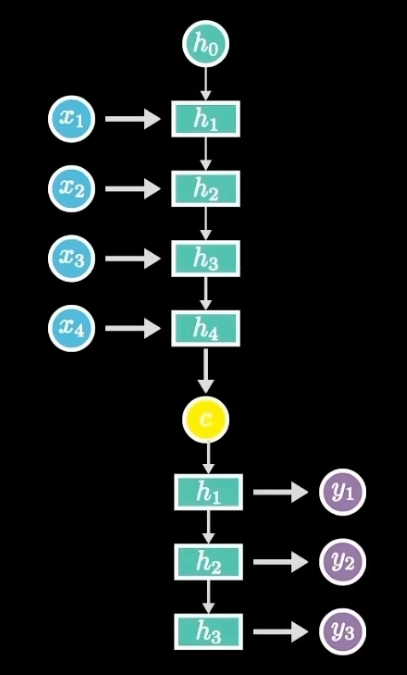

还有一种N to M的情况，又叫Encoder-Decoder模型，或者Seq2Seq模型，它先将输入数据编码成一个上下文向量，然后再通过它输出预测序列，这种RNN在机器翻译、文本摘要、阅读理解、对话生成等很多领域都有着极为广泛的应用。
4. RNN & LSTM代码实现
我们这里依然使用pytorch框架来学习RNN和LSTM模型的构建。用pytorch实现rnn非常简单，两行代码即可：
import torch
rnn = torch.nn.RNN(input_size=8, hidden_size=8, num_layers=1)
这里面需要传递三个参数，分别是input_size，输入数据的维度，在NLP任务中就等于词向量的维度；hidden_size，隐藏层的神经元个数，如果是分类任务，那么就等于类别数目；num_layers，网络的层数，默认为1。其他还可以传入bias、batch_first、dropout、bidirectional参数，这里暂不涉及，感兴趣可以自行实验。
接下来就可以输入数据获取到输出结果了：
num_layers = 1
batch_size = 1
hidden_size = 8
s = torch.randn(num_layers, batch_size, hidden_size)
out, _ = rnn(input, s)
这里面input就是输入数据，s就是隐藏层的参数，这里采用随机初始化。
对网络的输出，我们一般会通过定义损失函数，来计算出损失，然后采用梯度下降法去更新网络参数。具体代码如下：
import torch
criterion = torch.nn.CrossEntropyLoss() # 选择交叉熵损失函数
optimizer = torch.optim.AdamW(model.parameters(), lr=0.05) # 选择AdamW优化器
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
最后选择output的最大值作为分类的序号：
_, idx = outputs.max(dim=1)
接下来，我们一起动手以一个N to N的序列生成任务为例，假设输入是“我要好好学习”，希望输出是“我要乖乖躺平”，那么我们可以训练一个RNN模型。
首先引入pytorch包，并定义模型超参数：
import torch
input_size = 8 #输入维度
hidden_size = 8 #隐藏层神经元个数
num_layers = 1 #网络层数
batch_size = 1 #一次性处理样本量
seq_len = 6 #序列长度
total = 50 #模型迭代次数
接下来输入词表，我们这两个句子，一共包含了8个字，那么词表如下：
word_list = ['我', '要', '好', '学', '习', '乖', '躺', '平']
那么对于两个句子，可以表示成如下两个向量形式
input_sent = [0, 1, 2, 2, 3, 4]
output_sent = [0, 1, 5, 5, 6, 7]
其中的每一个数字代表该位置的词在词表的位置索引。词表里面的每个词，可以用one hot 向量表示，如下:
one_hot = [[1, 0, 0, 0, 0, 0, 0, 0], #我
[0, 1, 0, 0, 0, 0, 0, 0], #要
[0, 0, 1, 0, 0, 0, 0, 0], #好
[0, 0, 0, 1, 0, 0, 0, 0], #学
[0, 0, 0, 0, 1, 0, 0, 0], #习
[0, 0, 0, 0, 0, 1, 0, 0], #乖
[0, 0, 0, 0, 0, 0, 1, 0], #躺
[0, 0, 0, 0, 0, 0, 0, 1]] #平
接下来为了将数据送进模型，要进行一些数据格式的转化：
input_one_hot = [one_hot[x] for x in input_sent]
inputs = torch.Tensor(input_one_hot).view(seq_len, batch_size, input_size)
labels = torch.LongTensor(output_sent)
然后我们自定义一个rnn模型类
class Model(torch.nn.Module):
def __init__(self, input_size, hidden_size, batch_size, num_layers=1):
super(Model, self).__init__()
self.batch_size = batch_size
self.input_size = input_size
self.hidden_size = hidden_size
self.num_layers = num_layers
self.rnn = torch.nn.RNN(input_size=self.input_size, hidden_size=self.hidden_size, num_layers=num_layers)
def forward(self, input):
s = torch.randn(self.num_layers, self.batch_size, self.hidden_size)
out, _ = self.rnn(input, s)
return out.view(-1, self.hidden_size)
然后就可以训练了，运行一下可以看到输出。
model = Model(input_size, hidden_size, batch_size, num_layers)
criterion = torch.nn.CrossEntropyLoss() #选择交叉熵损失函数
optimizer = torch.optim.AdamW(model.parameters(), lr=0.05) #选择AdamW优化器
for epoch in range(total):
optimizer.zero_grad()
outputs = model(inputs)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
_, idx = outputs.max(dim=1)
print('输入：我要好好学习 输出：', ''.join([word_list[x] for x in idx]), end='')
print(', Epoch [%d/%d] loss = %.3f' % (epoch + 1, total, loss.item()))
输入：我要好好学习 输出： 平躺躺要要要, Epoch [1/50] loss = 2.027
输入：我要好好学习 输出： 平躺躺躺躺平, Epoch [2/50] loss = 1.858
输入：我要好好学习 输出： 好躺乖躺躺平, Epoch [3/50] loss = 1.907
输入：我要好好学习 输出： 我躺乖躺躺平, Epoch [4/50] loss = 1.700
输入：我要好好学习 输出： 好躺乖乖躺平, Epoch [5/50] loss = 1.498
输入：我要好好学习 输出： 我躺乖乖躺平, Epoch [6/50] loss = 1.517
输入：我要好好学习 输出： 乖躺乖乖躺平, Epoch [7/50] loss = 1.572
输入：我要好好学习 输出： 乖躺乖乖躺平, Epoch [8/50] loss = 1.427
输入：我要好好学习 输出： 我我乖乖躺平, Epoch [9/50] loss = 1.344
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [10/50] loss = 1.233
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [11/50] loss = 1.432
输入：我要好好学习 输出： 我要乖乖乖平, Epoch [12/50] loss = 1.137
输入：我要好好学习 输出： 好要乖乖躺平, Epoch [13/50] loss = 1.154
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [14/50] loss = 1.119
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [15/50] loss = 1.115
输入：我要好好学习 输出： 躺平乖乖躺平, Epoch [16/50] loss = 1.378
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [17/50] loss = 0.971
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [18/50] loss = 1.064
输入：我要好好学习 输出： 躺躺乖乖躺平, Epoch [19/50] loss = 1.381
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [20/50] loss = 1.040
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [21/50] loss = 0.983
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [22/50] loss = 0.988
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [23/50] loss = 0.880
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [24/50] loss = 0.913
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [25/50] loss = 0.907
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [26/50] loss = 0.848
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [27/50] loss = 0.876
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [28/50] loss = 0.842
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [29/50] loss = 0.918
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [30/50] loss = 0.802
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [31/50] loss = 0.905
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [32/50] loss = 0.801
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [33/50] loss = 0.769
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [34/50] loss = 0.791
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [35/50] loss = 0.763
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [36/50] loss = 0.768
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [37/50] loss = 0.815
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [38/50] loss = 0.785
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [39/50] loss = 0.830
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [40/50] loss = 0.760
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [41/50] loss = 0.732
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [42/50] loss = 0.732
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [43/50] loss = 1.005
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [44/50] loss = 0.740
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [45/50] loss = 0.720
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [46/50] loss = 0.771
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [47/50] loss = 0.770
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [48/50] loss = 0.749
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [49/50] loss = 0.756
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [50/50] loss = 0.726
如此就实现了一个最简单的RNN模型。 那么如果想用LSTM模型又该怎么办呢？很简单，只要调整一下模型类即可，将RNN改为LSTM模型。
class Model(torch.nn.Module):
def __init__(self, input_size, hidden_size, batch_size, num_layers=1):
super(Model, self).__init__()
self.batch_size = batch_size
self.input_size = input_size
self.hidden_size = hidden_size
self.num_layers = num_layers
self.lstm = torch.nn.LSTM(input_size=self.input_size, hidden_size=self.hidden_size, num_layers=num_layers)
def forward(self, input):
s = torch.randn(num_layers, batch_size, hidden_size)
c = torch.randn(num_layers, batch_size, hidden_size)
out, _ = self.lstm(input, (s, c))
return out.view(-1, self.hidden_size)
可以看到在forward方法里面，除了s外，我们又初始化了一个c，这就是所谓LSTM的日记本。
其他代码不变，再次运行一下，可以看到结果。
model = Model(input_size, hidden_size, batch_size, num_layers)
criterion = torch.nn.CrossEntropyLoss() #选择交叉熵损失函数
optimizer = torch.optim.AdamW(model.parameters(), lr=0.05) #选择AdamW优化器
for epoch in range(total):
optimizer.zero_grad()
outputs = model(inputs)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
_, idx = outputs.max(dim=1)
print('输入：我要好好学习 输出：', ''.join([word_list[x] for x in idx]), end='')
print(', Epoch [%d/%d] loss = %.3f' % (epoch + 1, total, loss.item()))
输入：我要好好学习 输出： 好好好平学学, Epoch [1/50] loss = 2.160
输入：我要好好学习 输出： 乖习平平平平, Epoch [2/50] loss = 2.061
输入：我要好好学习 输出： 乖乖平平平平, Epoch [3/50] loss = 2.037
输入：我要好好学习 输出： 要要平平平平, Epoch [4/50] loss = 1.946
输入：我要好好学习 输出： 乖乖乖乖平平, Epoch [5/50] loss = 1.935
输入：我要好好学习 输出： 躺躺躺躺平平, Epoch [6/50] loss = 1.924
输入：我要好好学习 输出： 习平平平平平, Epoch [7/50] loss = 1.947
输入：我要好好学习 输出： 平乖乖乖平平, Epoch [8/50] loss = 1.888
输入：我要好好学习 输出： 平平乖乖平平, Epoch [9/50] loss = 1.779
输入：我要好好学习 输出： 我乖乖乖平平, Epoch [10/50] loss = 1.653
输入：我要好好学习 输出： 乖乖乖乖乖平, Epoch [11/50] loss = 1.619
输入：我要好好学习 输出： 平平平乖平平, Epoch [12/50] loss = 1.724
输入：我要好好学习 输出： 我要躺乖平平, Epoch [13/50] loss = 1.624
输入：我要好好学习 输出： 我要乖乖乖平, Epoch [14/50] loss = 1.505
输入：我要好好学习 输出： 我乖乖乖乖平, Epoch [15/50] loss = 1.522
输入：我要好好学习 输出： 要要乖乖乖乖, Epoch [16/50] loss = 1.511
输入：我要好好学习 输出： 学要乖乖乖乖, Epoch [17/50] loss = 1.526
输入：我要好好学习 输出： 平平乖乖乖平, Epoch [18/50] loss = 1.539
输入：我要好好学习 输出： 学乖乖乖乖乖, Epoch [19/50] loss = 1.477
输入：我要好好学习 输出： 平乖乖乖乖平, Epoch [20/50] loss = 1.457
输入：我要好好学习 输出： 乖乖乖乖乖平, Epoch [21/50] loss = 1.314
输入：我要好好学习 输出： 乖要乖乖乖平, Epoch [22/50] loss = 1.401
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [23/50] loss = 1.249
输入：我要好好学习 输出： 乖乖乖乖躺平, Epoch [24/50] loss = 1.296
输入：我要好好学习 输出： 躺要乖乖躺平, Epoch [25/50] loss = 1.278
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [26/50] loss = 1.251
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [27/50] loss = 1.227
输入：我要好好学习 输出： 平要乖乖躺平, Epoch [28/50] loss = 1.375
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [29/50] loss = 1.193
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [30/50] loss = 1.258
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [31/50] loss = 1.211
输入：我要好好学习 输出： 平要乖乖躺平, Epoch [32/50] loss = 1.272
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [33/50] loss = 1.191
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [34/50] loss = 1.246
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [35/50] loss = 1.169
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [36/50] loss = 1.165
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [37/50] loss = 1.130
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [38/50] loss = 1.083
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [39/50] loss = 1.029
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [40/50] loss = 1.059
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [41/50] loss = 1.108
输入：我要好好学习 输出： 要要乖乖躺平, Epoch [42/50] loss = 1.075
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [43/50] loss = 1.017
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [44/50] loss = 1.071
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [45/50] loss = 1.043
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [46/50] loss = 1.067
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [47/50] loss = 0.985
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [48/50] loss = 1.008
输入：我要好好学习 输出： 乖要乖乖躺平, Epoch [49/50] loss = 1.063
输入：我要好好学习 输出： 我要乖乖躺平, Epoch [50/50] loss = 0.980
至此，你已经成功使用LSTM模型实现了N to N的序列生成任务，虽然数据只有一条。
CNN和RNN分别从时间和空间上对数据进行学习，让神经网络变得更加强大。我们说CNN视力佳，RNN记性好，那么有没有一种模型能够兼具二者的优势呢？
敬请期待我们下期内容——强大的变形金刚Transformer。 我们下期不见不散。
